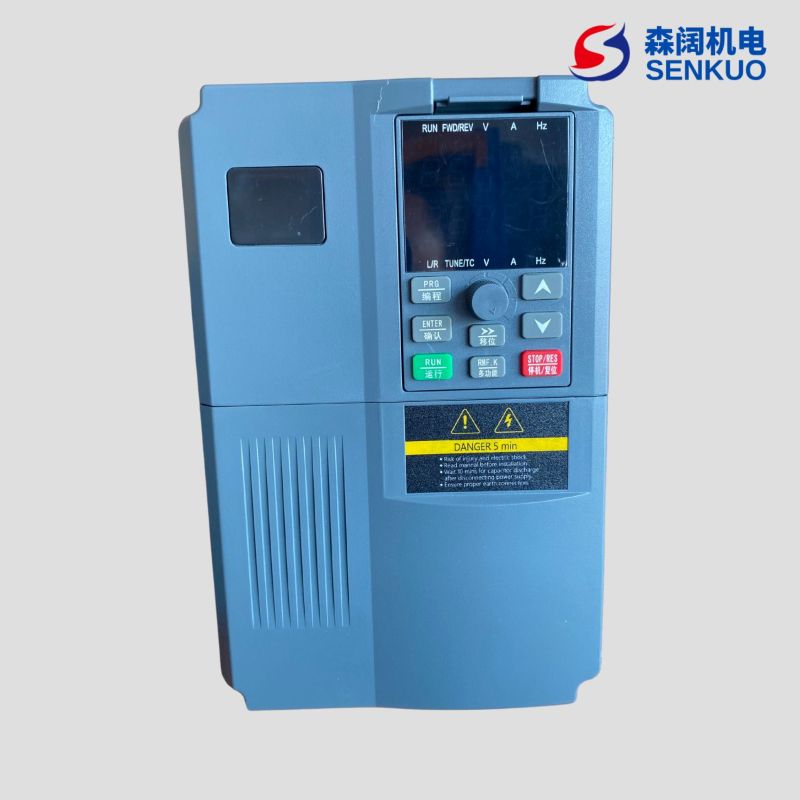

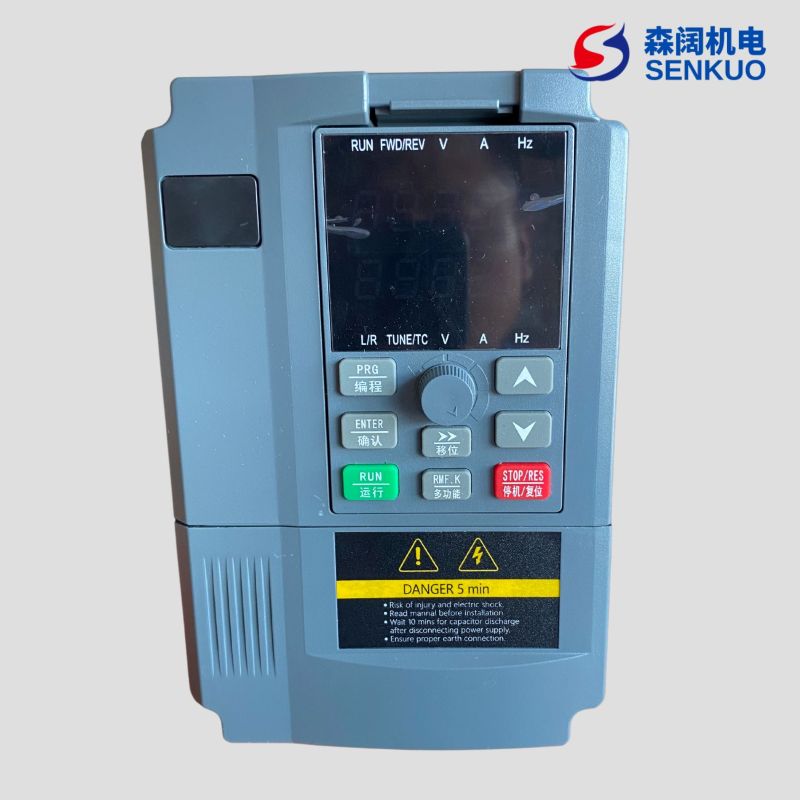

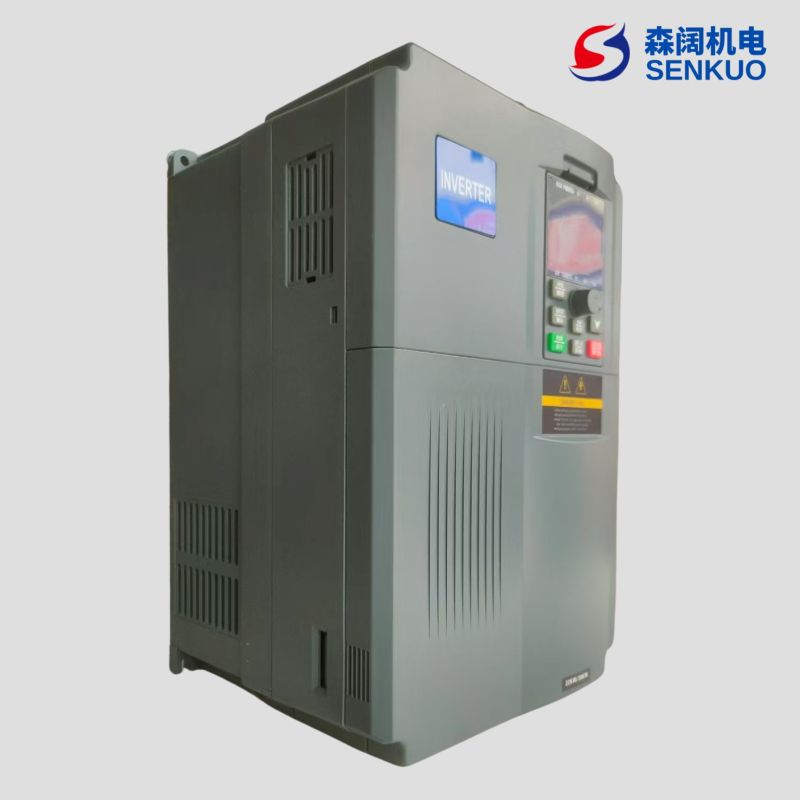

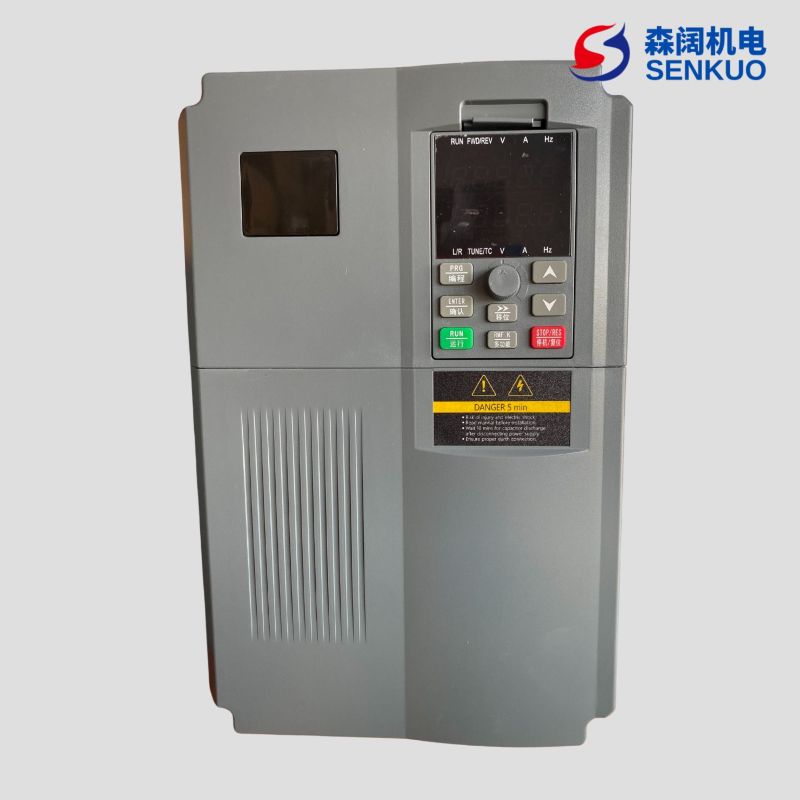

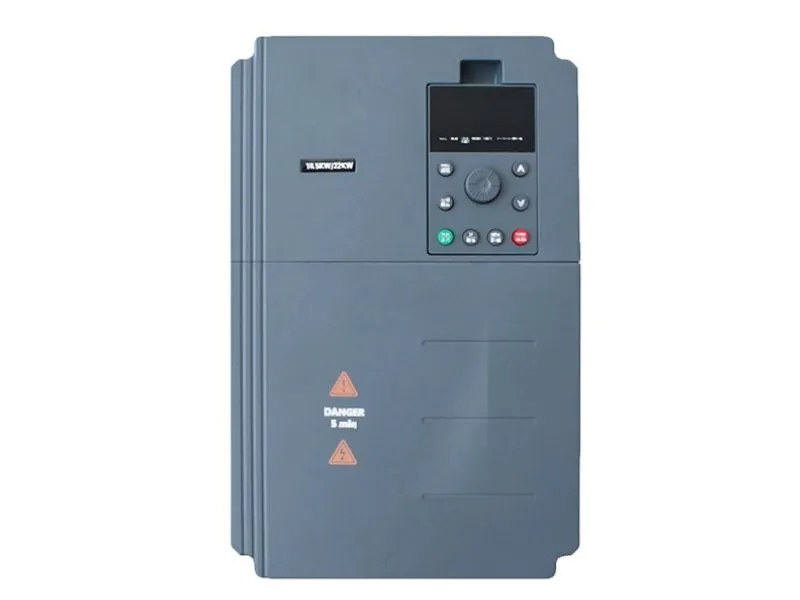

SK600 系列通用变频器是专为工业自动化设计的高性能电流矢量控制设备,支持异步电机与永磁同步电机驱动,适用于纺织、造纸、机床、风机水泵等多场景。采用先进 SVC 算法与用户可编程功能,提供稳定可靠的驱动性能。
核心优势
1. 多场景适配能力
电压范围:支持单相 220V / 三相 220V/380V/480V/690V/1140V 全电压等级
电机类型:适配三相异步电机与永磁同步电机
控制方式:支持 SVC 矢量控制、FVC 矢量控制、V/F 控制及 V/F 分离控制
2. 智能控制技术
SVC 算法:实现 0.5Hz/150% 转矩输出,低频运行更稳定
多编码器支持:兼容差分 / 开路集电极 / 旋转变压器 / UVW 编码器
快速限流:实时抑制过流故障,提升系统可靠性
3. 灵活扩展功能
虚拟 IO:5 组虚拟 DI/DO 实现复杂逻辑控制
多电机切换:支持 4 组电机参数在线切换
用户可编程:通过 PC60PC1 卡实现二次开发(梯形图编程)
4. 可靠防护设计
过载能力:G 型机 150%/60s,P 型机 120%/60s
故障保护:具备过压 / 欠压 / 过热 / 过载 / 缺相等 24 项保护功能
环境适应:-10℃~+40℃宽温运行,IP20 防护等级
一、核心工作机制
SK600系列变频器采用交-直-交电压型变频技术,通过以下三级能量转换实现精准调速:
- 整流模块:将三相AC380V电源转换为DC540V直流母线电压
- 滤波电容组:稳定母线电压并吸收谐波干扰
- IGBT逆变桥:通过SPWM正弦脉宽调制技术生成频率可调的三相交流电
二、智能控制算法
1. 矢量控制技术矩阵
控制模式 | 技术特点 | 应用场景 |
---|---|---|
无PG矢量控制 | 基于定子磁场定向,0.01Hz低速转矩≥150% | 输送带精准定位 |
SVC速度矢量控制 | 带速度闭环的矢量算法,转速精度±0.5% | 离心机高速启动 |
转矩矢量控制 | 直接转矩闭环,响应时间<5ms | 搅拌机恒转矩输出 |
2. 双闭环PID控制
- 电流环:20kHz采样频率实现快速转矩响应
- 速度环:自适应滤波算法抑制机械共振
- 应用案例:在乳制品均质机中实现±0.1%转速波动控制
三、能效优化技术
- 能量回馈单元:离心机减速时回收制动能量(效率≥95%)
- 休眠唤醒机制:空压机待机时自动进入节能模式
- 磁通优化控制:轻载时降低励磁电流(节能率达18%)
四、故障防护体系
- 四重过流保护:预充电限流→硬件限流→软件限流→故障停机
- 智能过热管理:实时监测IGBT结温并动态调整载频
- 电网适应性:±15%电压波动下持续运行(通过IEEE 519认证)
SK600变频器系列型号与技术参数
三相电源: 380V, 50/60Hz | 电源容量 (KVA) | 输入电流 (A) | 输出电流 (A) | G型机 (KW) | P型机 (KW) |
---|---|---|---|---|---|
SK600AFT0.7GB | 1.5 | 3.4 | 2.1 | 0.75 | 1 |
SK600AFT1.5GB | 3.0 | 5.0 | 3.8 | 1.5 | 2 |
SK600AFT2.2GB | 4.0 | 5.8 | 5.1 | 2.2 | 3 |
SK600AFT3.7GB | 5.9 | 10.5 | 9.0 | 3.7 | 5 |
SK600AFT5.5GB | 8.9 | 14.6 | 13.0 | 5.5 | 7.5 |
SK600AFT7.5GB | 11.0 | 20.5 | 17.0 | 7.5 | 10 |
SK600AFT11GB | 17.0 | 26.0 | 25.0 | 11.0 | 15 |
SK600AFT15GB | 21.0 | 35.0 | 32.0 | 15.0 | 20 |
SK600AFT18.5G | 24.0 | 38.5 | 37.0 | 18.5 | 25 |
SK600AFT22G | 30.0 | 46.5 | 45.0 | 22 | 30 |
SK600AFT30G | 40.0 | 62.0 | 60.0 | 30 | 40 |
SK600AFT37G | 57.0 | 76.0 | 75.0 | 37 | 50 |
SK600AFT45G | 69.0 | 92.0 | 91.0 | 45 | 60 |
SK600AFT55G | 85.0 | 113.0 | 112.0 | 55 | 70 |
SK600AFT75G | 114.0 | 157.0 | 150.0 | 75 | 100 |
SK600AFT90G | 134.0 | 180.0 | 176.0 | 90 | 125 |
SK600AFT110G | 160.0 | 214.0 | 210.0 | 110 | 150 |
SK600AFT132G | 192.0 | 256.0 | 253.0 | 132 | 175 |
SK600AFT160G | 231.0 | 307.0 | 304.0 | 160 | 210 |
SK600AFT200G | 250.0 | 385.0 | 377.0 | 200 | 260 |
SK600AFT220G | 280.0 | 430.0 | 426.0 | 220 | 300 |
SK600AFT250G | 355.0 | 468.0 | 465.0 | 250 | 350 |
SK600AFT280G | 396.0 | 525.0 | 520.0 | 280 | 370 |
SK600AFT315G | 445.0 | 590.0 | 585.0 | 315 | 500 |
SK600AFT355G | 500.0 | 665.0 | 650.0 | 355 | 420 |
SK600AFT400G | 565.0 | 785.0 | 725.0 | 400 | 530 |
SK600AFT450P | 630.0 | 883.0 | 820.0 | 450 | 600 |
矢量控制精准,电机运行稳定
多电压适配性强,应用场景广泛
智能制动系统,响应速度快
编程功能灵活,满足个性化需求
散热设计合理,高温环境稳定运行
通讯兼容性强,系统集成方便
过载能力突出,应对突发负载
参数拷贝便捷,维护效率高
PID 控制精准,过程控制稳定
多电机切换实用,适配不同设备
快速限流功能,减少故障停机
显示界面友好,操作便捷
环境适应性强,低温启动稳定
编码器兼容性好,适配多种类型
转矩提升功能,应对高负载
虚拟 IO 实用,简化逻辑控制
故障保护全面,运行更安全
载波频率可调,降低电磁干扰
售后服务及时,技术支持专业
节能效果显著,降低运营成本
安装尺寸合理,适配多种柜体
电机过热保护,保障设备安全
瞬停不停技术,应对电网波动
多段速运行稳定,适配工艺需求
输出波形纯净,减少电机损耗
参数锁定功能,防止误操作
支持远程监控,提升管理效率
制动电阻适配灵活,选型方便
低速转矩充足,应对重载启动
软件功能强大,调试更便捷
抗干扰能力强,适应复杂环境
售后服务到位,提供培训支持
机械安装简便,节省时间成本
支持多语言显示,适应国际化需求
过载报警及时,避免设备损坏
输出电压稳定,适应电网波动
支持编码器断线检测,提升安全性
参数设置灵活,适配不同电机
载波频率自动调整,降低噪音
支持紧急停车功能,保障安全
数据记录功能实用,便于分析
适配多种制动方式,应用灵活
用户可编程卡,实现二次开发
支持多泵切换,优化供水系统
输出频率范围宽,适配高速设备
抗振动设计,适应恶劣环境
支持 MODBUS 协议,便于系统集成
散热风扇智能控制,延长寿命
参数恢复功能,避免数据丢失
支持正反转控制,适配双向运行
输出电流稳定,减少设备损耗
第一步:选型计算
提供电机功率、电压、负载类型等参数, 使用变频器在线选型工具或联系技术支持推荐型号, 确认适配的变频器型号(如 SK600-30G 系列)
第二步:选购商品
在产品页选择对应型号规格, 加入购物车或直接购买, 实时查看库存状态
第三步:确认订单信息
核对商品名称 / 型号 / 数量, 填写收货地址及发票信息, 输入优惠码(如有)
第四步:支付订单
选择对公转账 / 支付宝 / 微信等方式, 完成支付并保存凭证, 支付失败可重新尝试
第五步:等待发货
24 小时内处理订单(工作日), 短信 / 邮件接收物流单号, 物流时效 3-7 个工作日(偏远地区除外)
第六步:收货验收
检查包装完整性及配件, 通电测试启动功能, 按验收手册验证参数
第七步:交易完成
确认签收并下载电子凭证, 注册设备享受质保服务, 验收合格交易正式完成
变频器外围电气元件选型表
变频器功率 | 空开(MCCB) A | 推荐接触器 A | 推荐输入侧主回路导线mm² | 推荐输出侧主回路导线 mm² | 推荐控制回路导线 mm² |
---|---|---|---|---|---|
0.4KWT2 | 16 | 10 | 2.5 | 2.5 | 1.0 |
0.7KWT2 | 16 | 10 | 2.5 | 2.5 | 1.0 |
1.5KWT2 | 20 | 16 | 4.0 | 2.5 | 1.0 |
2.2KWT2 | 32 | 20 | 6.0 | 4.0 | 1.0 |
0.7KWT4 | 10 | 10 | 2.5 | 2.5 | 1.0 |
1.5KWT4 | 16 | 10 | 2.5 | 2.5 | 1.0 |
2.2KWT4 | 16 | 10 | 2.5 | 2.5 | 1.0 |
3.7KWT4 | 25 | 16 | 4.0 | 4.0 | 1.0 |
5.5KWT4 | 32 | 25 | 4.0 | 4.0 | 1.0 |
7.5KWT4 | 40 | 32 | 4.0 | 4.0 | 1.0 |
11KWT4 | 63 | 40 | 4.0 | 4.0 | 1.0 |
15KWT4 | 63 | 40 | 6.0 | 6.0 | 1.0 |
18.5KWT4 | 100 | 63 | 6 | 6 | 1.5 |
22KWT4 | 100 | 63 | 10 | 10 | 1.5 |
30KWT4 | 125 | 100 | 16 | 10 | 1.5 |
37KWT4 | 160 | 100 | 16 | 16 | 1.5 |
45KWT4 | 200 | 125 | 25 | 25 | 1.5 |
55KWT4 | 200 | 125 | 35 | 25 | 1.5 |
75KWT4 | 250 | 160 | 50 | 35 | 1.5 |
90KWT4 | 250 | 160 | 70 | 35 | 1.5 |
110KWT4 | 350 | 350 | 120 | 120 | 1.5 |
132KWT4 | 400 | 400 | 150 | 150 | 1.5 |
160KWT4 | 500 | 400 | 185 | 185 | 1.5 |
200KWT4 | 600 | 600 | 150*2 | 150*2 | 1.5 |
220KWT4 | 600 | 600 | 150*2 | 150*2 | 1.5 |
250KWT4 | 800 | 600 | 185*2 | 185*2 | 1.5 |
280KWT4 | 800 | 800 | 185*2 | 185*2 | 1.5 |
315KWT4 | 800 | 800 | 150*3 | 150*3 | 1.5 |
355KWT4 | 800 | 800 | 150*4 | 150*4 | 1.5 |
400KWT4 | 1000 | 1000 | 150*4 | 150*4 | 1.5 |
