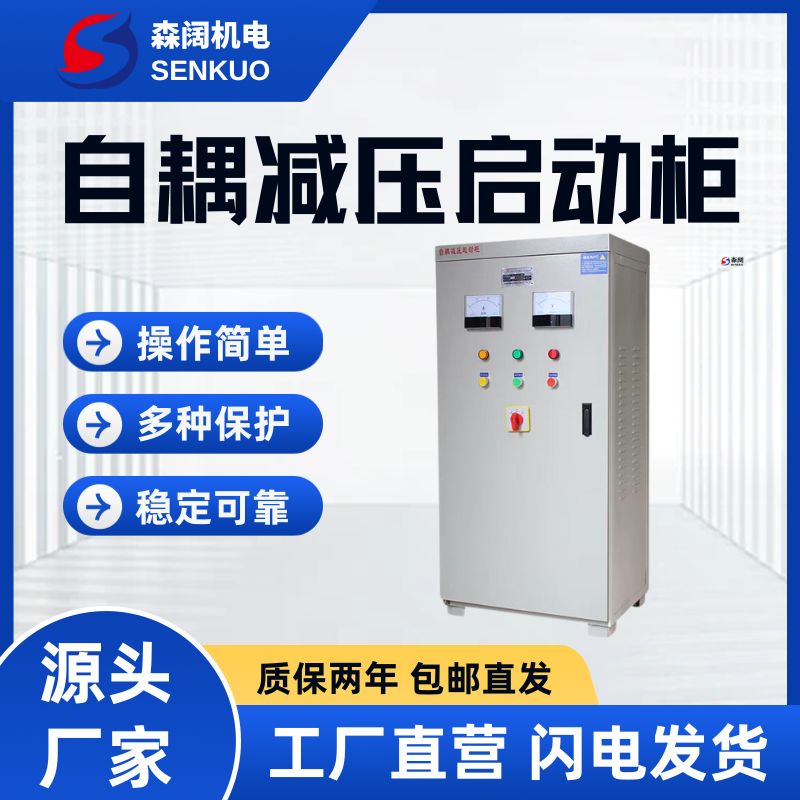

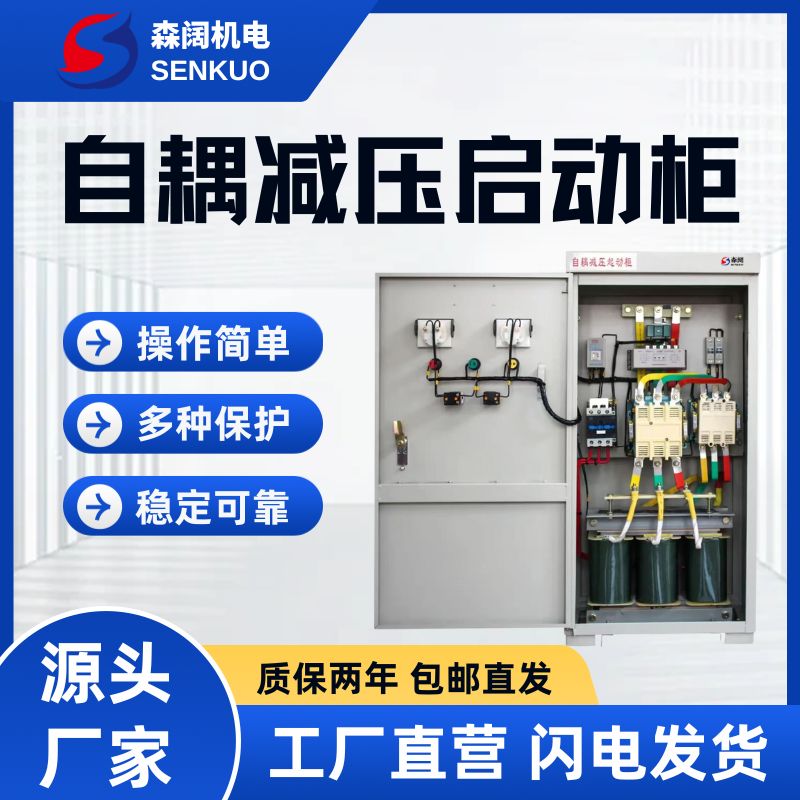

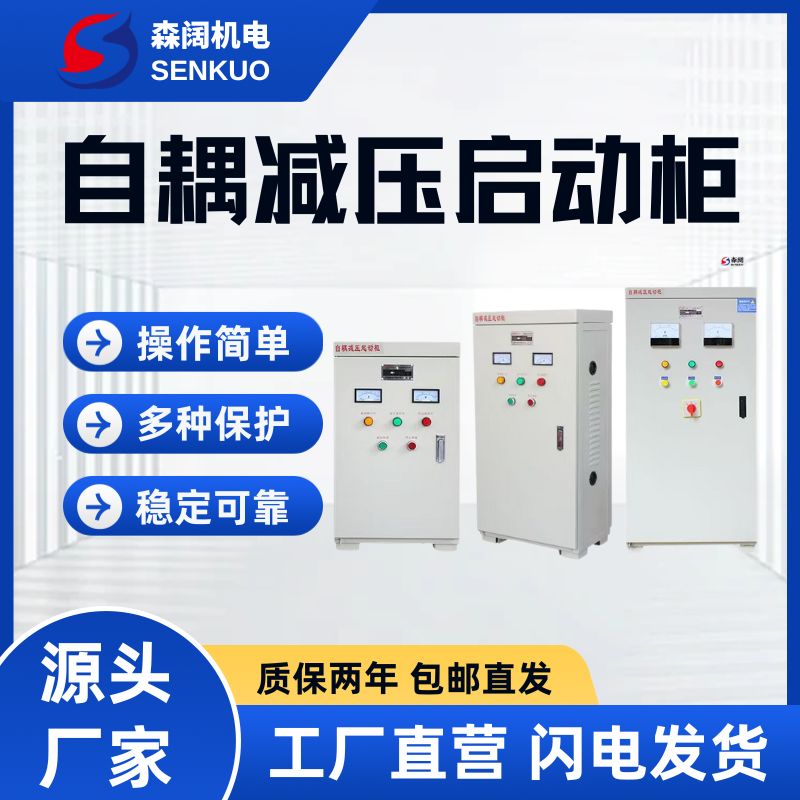

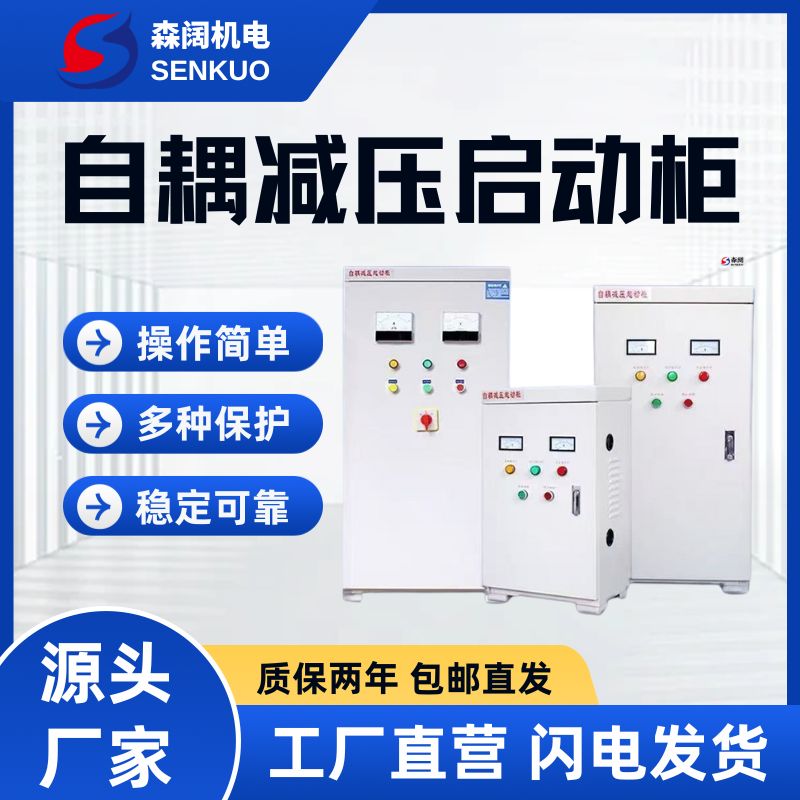

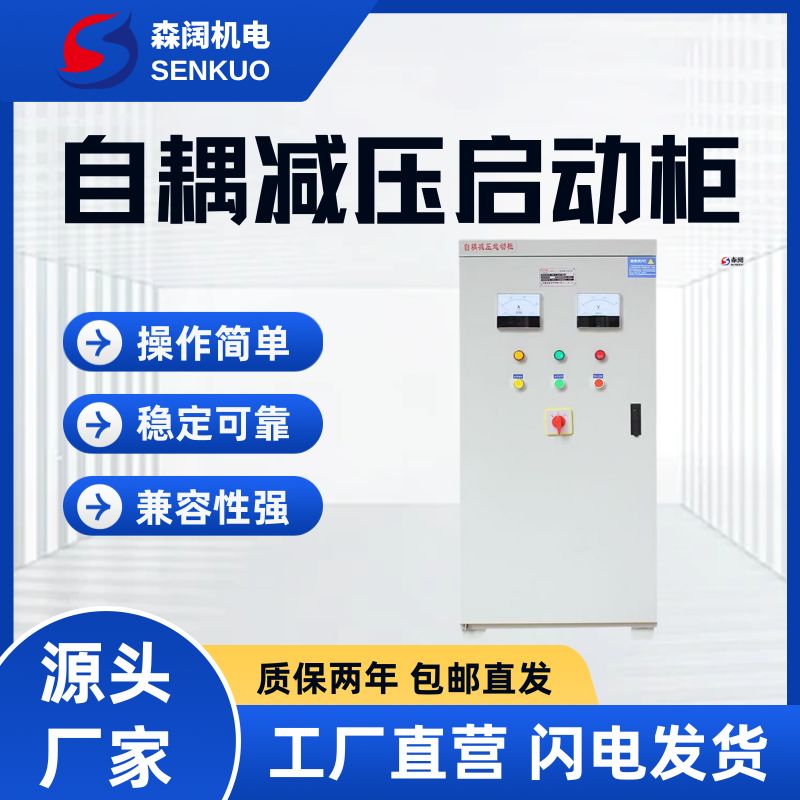

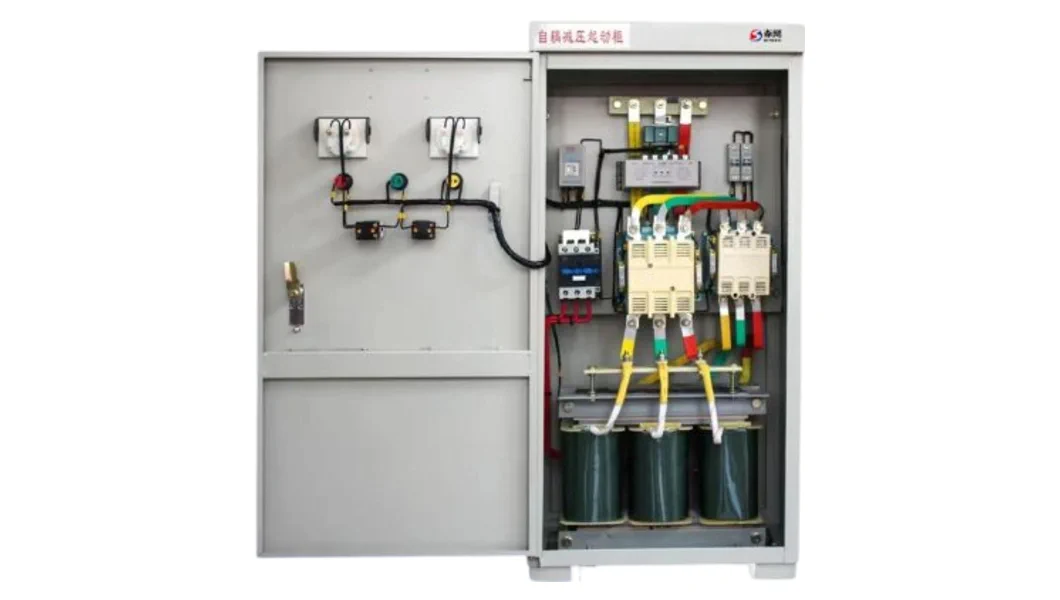

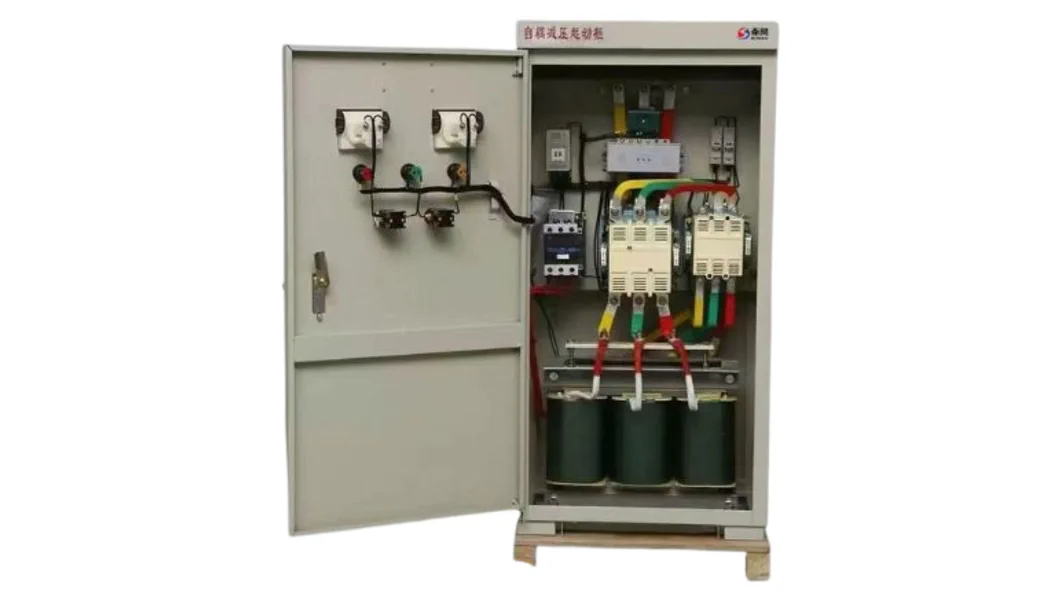

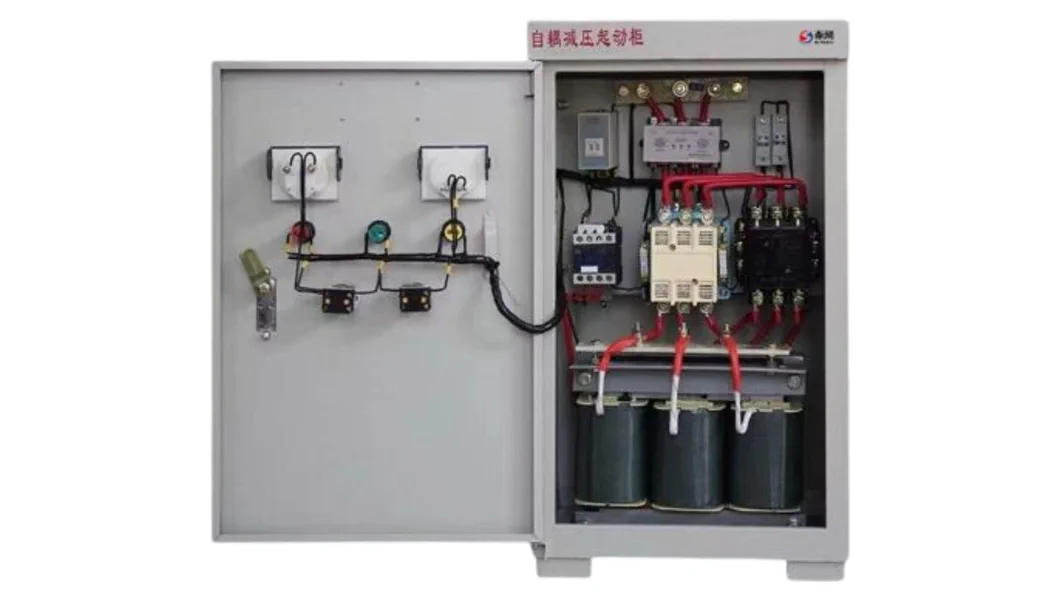

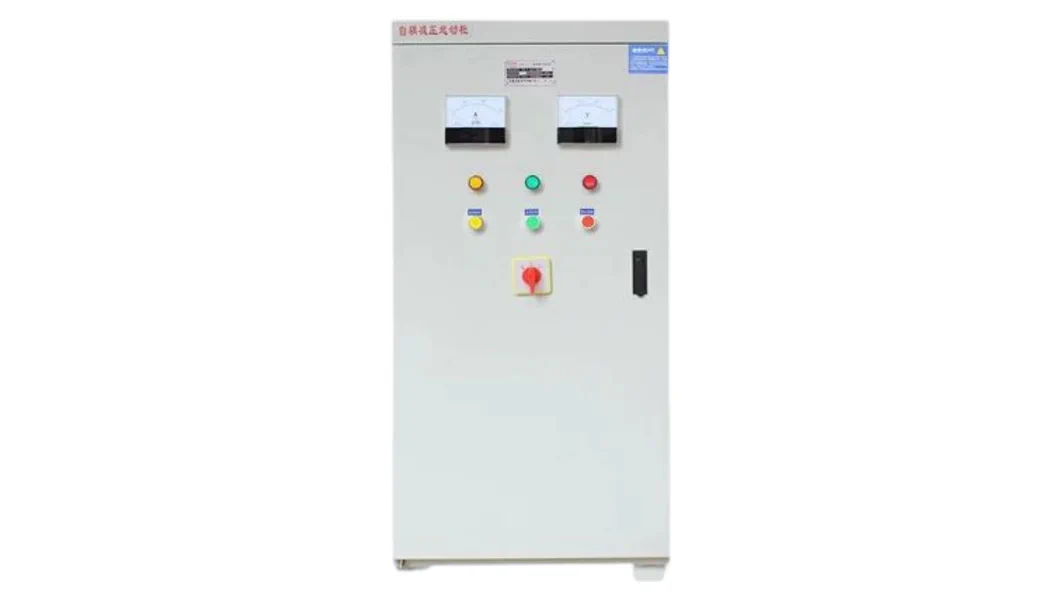

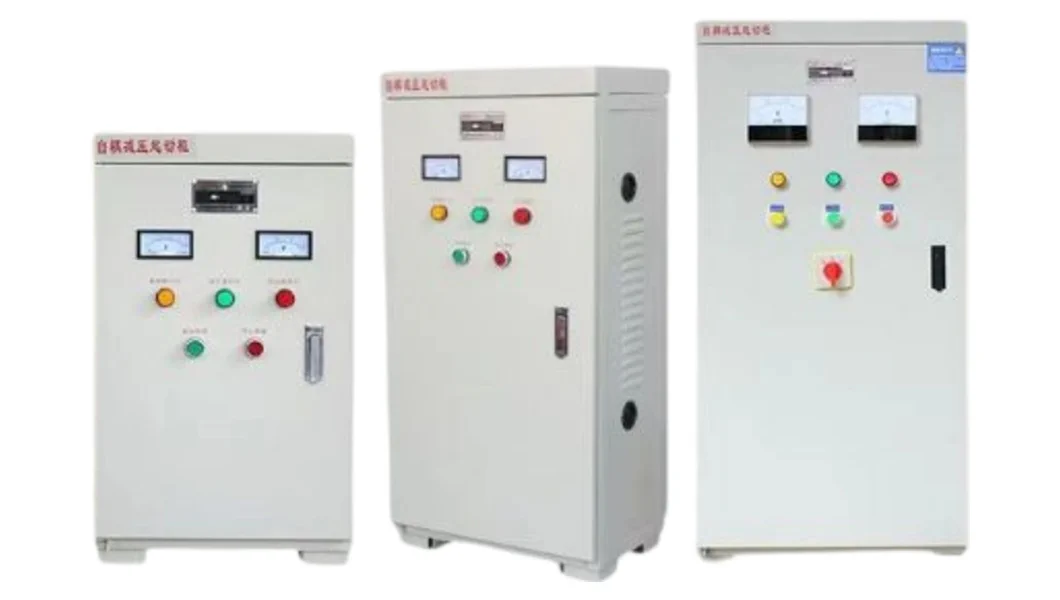

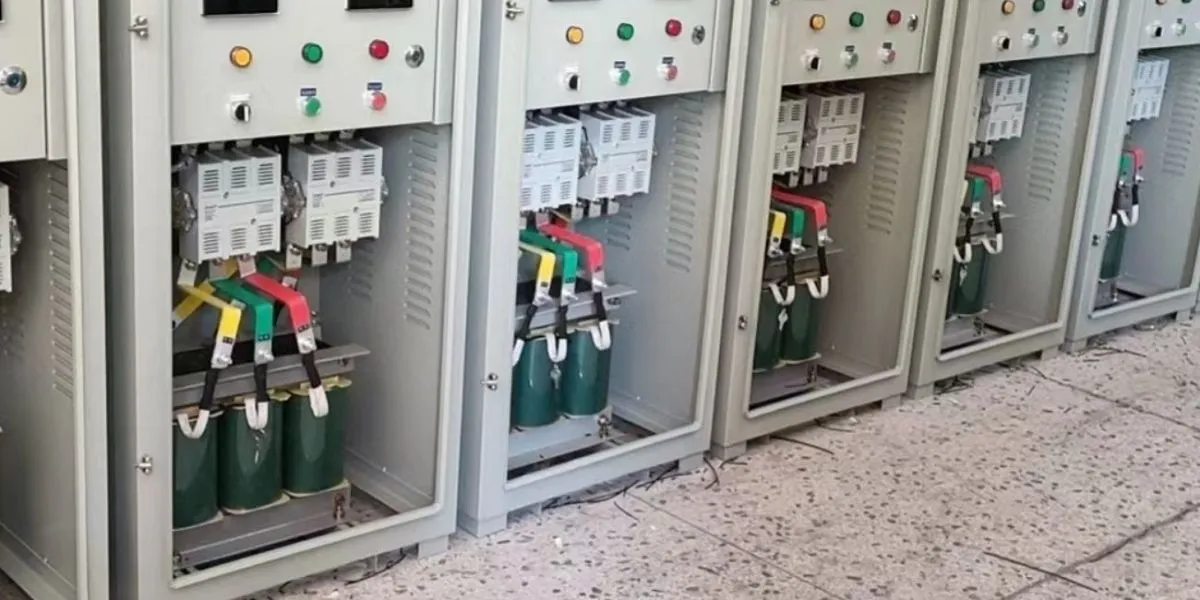

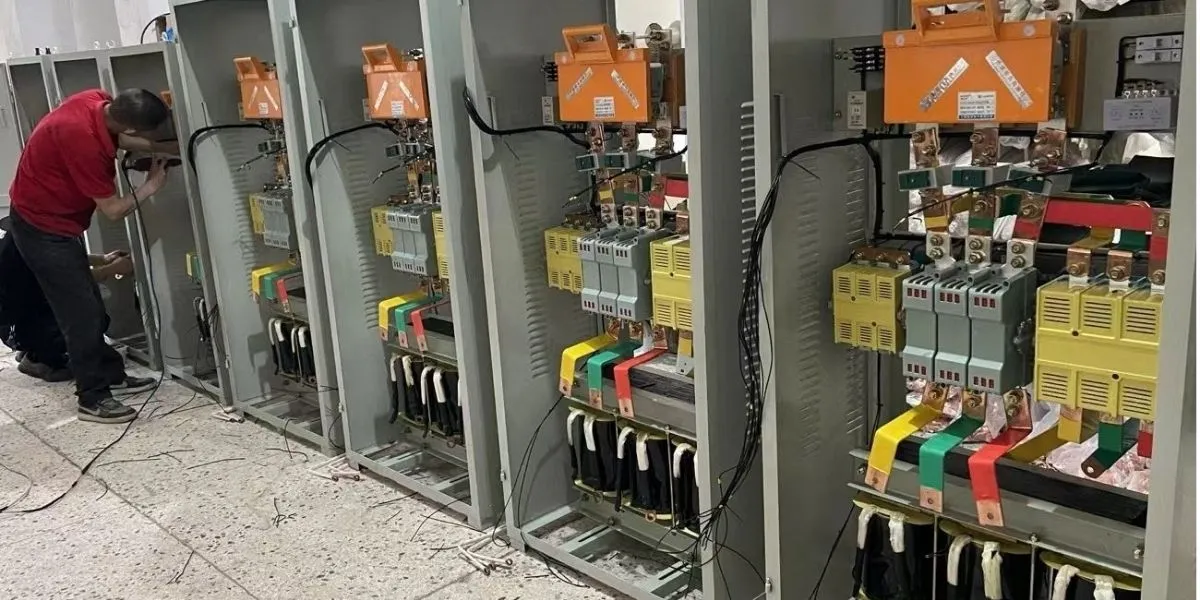

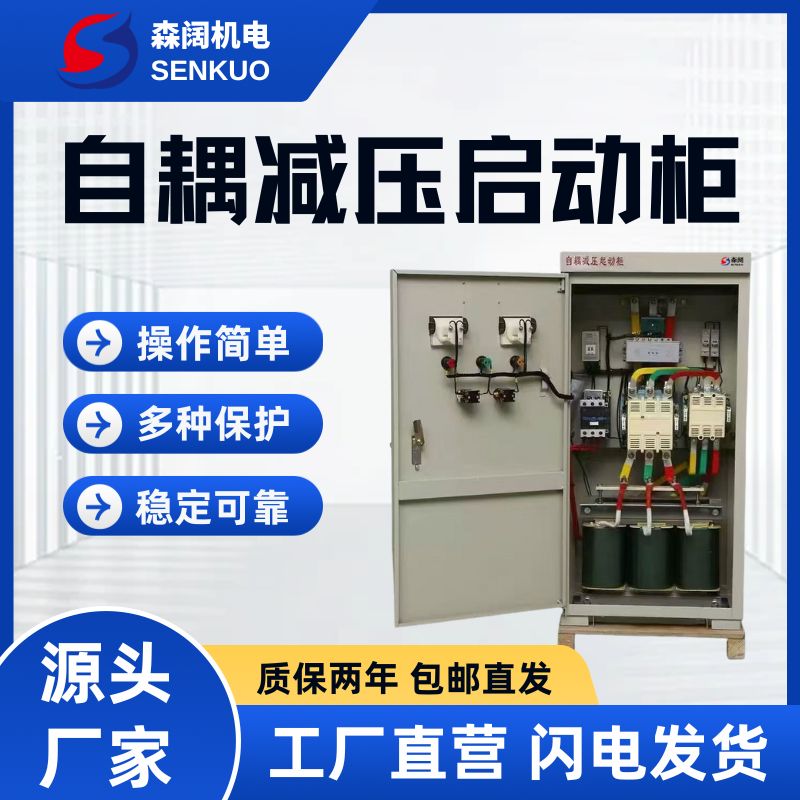

一、产品介绍
自耦减压启动柜是一种用于电动机启动的电气设备。它采用自耦变压器的原理,通过降低电动机启动时的电压,减小启动电流,从而实现电动机的平稳启动。该启动柜具有结构简单、性能可靠、操作方便等优点,广泛应用于各类工业领域。
二、工作原理
自耦减压启动柜是通过自耦变压器降低加在电动机定子上的电压,从而降低启动电流。电动机启动时,定子绕组连接自耦变压器的二次侧,此时为降压启动状态。启动完成后,自耦变压器脱离,定子绕组连接额定电压,电动机全压运行。自耦减压启动是笼型感应电动机(又称异步电动机)的启动方法之一。它具有线路结构紧凑、不受电动机绕组接线方式限制的优点,还可按允许的启动电流和所需要的启动转矩选用不同的变压器电压抽头,故适用于容量较大的电动机。
自耦减压启动柜启动过程
按下启动按钮SB2,时间继电器KT线圈的电,时间继电器常开点闭合,时间继电器开始计时,同时KM3、KM2线圈得电吸合并开始工作,此时为自耦变压器降压启动。等时间继电器计时完成后,延时断开点断开,KM3、KM2线圈失电停止工作,同时常闭点闭合,时间继电器延时闭合点闭合,KM1线圈得电,常开点闭合,KM1开始工作。此时自耦降压启动完成。
ℹ️
自耦变压器降压启动常用于启动较大容量的三相交流电动机,自耦变压器设有65%和80%线路电压的抽头,对应电动机的起动电流分别为全压起动电流的42%和64%。电动机的启动电流和启动转矩与其端电压的平方成比例降低,相同的启动电流,电动机能获得较大的启动转矩。
三、产品特点
- 高效节能:自耦减压启动柜能够有效降低电动机的启动电流,减少能源消耗,提高设备的运行效率。
- 稳定可靠:采用优质的电气元件和先进的制造工艺,确保启动柜的稳定性和可靠性。
- 保护功能齐全:具备过载、短路、欠压等多种保护功能,有效保护电动机和设备的安全运行。
- 适用范围广:可适用于各种功率的电动机,满足不同用户的需求。
- 操作简便:启动柜的操作界面简单直观,操作人员可以轻松上手。
四、技术参数
- 额定电压:380V、400V、415V等(可根据用户需求定制)
- 额定电流:10A - 1000A
- 启动时间:5s - 60s(可调)
- 防护等级:IP20、IP30、IP40等(可根据用户需求定制)
- 工作制:连续工作制、短时工作制、断续周期工作制
主要配置
功率 | 外形尺寸(mm) | 重量(kg) | 交流接触器型号 | 交流接触器型号 | 交流接触器型号 |
---|---|---|---|---|---|
22kW | 400×290×750 | 42 | CJT1-40A | CJT1-40A | CJT1-20A |
30kW | 400×290×750 | 45 | CJ20-63A | CJT1-40A | CJT1-20A |
40kW | 470×310×920 | 60 | CJ20-100A | CJ20-63A | CJT1-20A |
55kW | 470×310×920 | 73 | CJ20-160A | CJ20-100A | CJT1-40A |
75kW | 470×310×920 | 77 | CJ20-160A | CJ20-100A | CJT1-40A |
90kW | 550×420×1150 | 115 | CJ20-250A | CJ20-160A | CJ20-63A |
115kW | 550×420×1150 | 120 | CJ20-250A | CJ20-160A | CJ20-63A |
135kW | 600×480×1280 | 140 | CJ20-400A | CJ20-250A | CJ20-100A |
160kW | 600×480×1280 | 160 | CJ20-400A | CJ20-250A | CJ20-100A |
190kW | 600×480×1280 | 170 | CJ20-400A | CJ20-250A | CJ20-100A |
225kW | 750×550×1550 | 250 | CJ20-630A | CJ20-400A | CJ20-160A |
260kW | 750×550×1550 | 260 | CJ20-630A | CJ20-400A | CJ20-160A |
320kW | 750×550×1550 | 280 | CJ20-630A | CJ20-400A | CJ20-160A |
350kW | 800×550×1650 | 330 | CJ40-800A | CJ20-630A | CJ20-250A |
400kW | 800×550×1650 | 350 | CJ40-1000A | CJ20-630A | CJ20-250A |
450kW | 800×550×1650 | 380 | CJ40-1000A | CJ40-1000A | CJ20-400A |
500kW | 800×550×1650 | 380 | CJ40-1250A | CJ40-1000A | CJ20-400A |
五、应用领域
自耦减压启动柜广泛应用于电力、冶金、矿山、石油、化工、机械、建材、纺织、造纸、食品等各个工业领域,以及城市供水、污水处理、高层建筑、机场、码头等场所。
六、产品优势
- 专业的研发团队:我们拥有一支专业的研发团队,不断致力于自耦减压启动柜的技术创新和产品升级,确保产品始终处于行业领先水平。
- 严格的质量控制:我们建立了完善的质量管理体系,从原材料采购到产品出厂,每一个环节都经过严格的质量检测,确保产品质量符合国家标准和用户要求。
- 优质的售后服务:我们提供优质的售后服务,为用户提供全方位的技术支持和培训服务,确保用户能够正确使用和维护产品。
- 合理的价格:我们始终坚持以客户为中心,以市场为导向,为用户提供性价比高的产品和服务。
七、购买须知
- 选型指南:用户在购买自耦减压启动柜时,应根据电动机的功率、电压、电流等参数,选择合适的型号和规格。
- 安装调试:自耦减压启动柜应由专业人员进行安装调试,确保安装正确、调试合格。
- 使用维护:用户在使用自耦减压启动柜时,应严格按照产品说明书的要求进行操作和维护,定期对设备进行检查和保养,确保设备的正常运行。
- 质量保证:我们提供一年的质量保证期,在质量保证期内,如产品出现质量问题,我们将免费为用户提供维修服务或更换产品。
