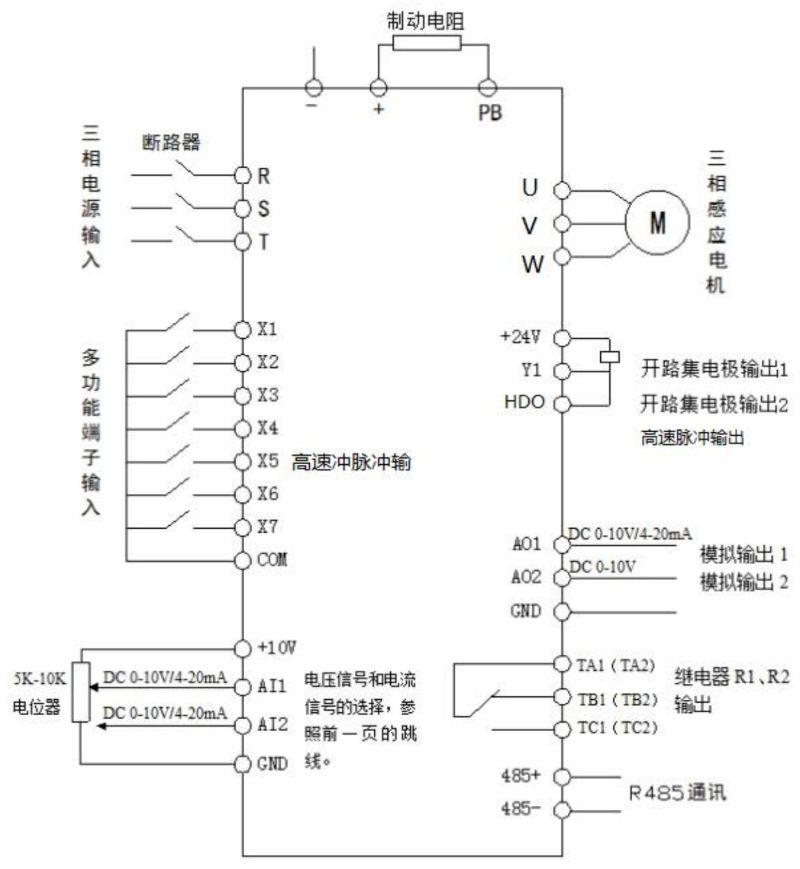

3.1 控制回路接线示意图

SKF600系列变频器控制回路接线方式
SKF600系列变频器控制回路接线方式

3.2 控制端子说明

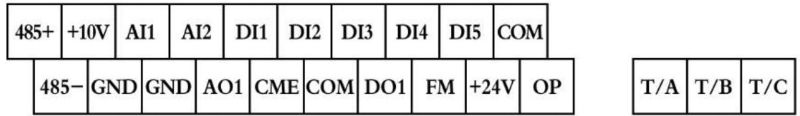

控制回路端子布置图如下示:

SKF600系列变频器控制回路端子布置图
SKF600系列变频器控制回路端子布置图

485 + 、+10V、AI1、AI2、DI1、DI2、DI3、DI4、DI5、COM、485 - 、GND、GND、AO1、CME、COM、D01、FM、 + 24V、OP、T/A、T/B、T/C。

控制端子功能说明:

类别 端子符号 端子名称 功能说明
电源 + 10V - GND 外接 + 10V电源 向外提供 +10V电源,最大输出电流: 10mA,一般用作外接电位器工作电源,电位器阻值范围: 1kΩ - 5kΩ
电源 + 24V - COM 外接 + 24V电源 向外提供 +24V电源,一般用作数字输入输出端子工作电源和外接传感器电源,最大输出电流: 200mA
电源 OP 外部电源输入端子 出厂默认与 + 24V连接,当利用外部信号驱动DI1 - DI5时,OP需与外部电源连接,且与 + 24V电源端子断开
模拟输入 AI1 - GND 模拟量输入端子1 1. 输入电压范围: DC 0V - 10V
2. 输入阻抗: 22kΩ
模拟输入 AI2 - GND 模拟量输入端子2 1. 输入范围: DC 0V - 10V/4mA - 20mA,由控制板上的J8线选择决定。
2. 输入阻抗: 电压输入时22kΩ,电流输入时500Ω
数字输入 DI1 - OP 数字输入1 1. 光藕隔离,兼容双极性输入
2. 输入阻抗: 2.4kΩ
3. 电平输入时电压范围: 9V - 30V
数字输入 DI2 - OP 数字输入2 同DI1 - OP特性
数字输入 DI3 - OP 数字输入3 同DI1 - OP特性
数字输入 DI4 - OP 数字输入4 同DI1 - OP特性
数字输入 DI5 - OP 高速脉冲输入端子 除有DI1 - DI4的特点外,还可作为高速脉冲输入通道。最高输入频率: 100kHz
模拟输出 AO1 - GND 模拟输出1 由控制板上的J5跳线选择决定电压或电流输出。输出电压范围: 0V - 10V;输出电流范围: 0mA - 20mA
数字输出 DO1 - + 24V 数字输出1 光藕隔离,双极性开路集电极输出。输出电压范围: 0V - 24V;输出电流范围: 0mA - 50mA。注意: 数字输出地CME与数字输入地COM是内部隔离的,但出厂时CME与COM已经外部短接(此时DO1默认为 + 24V驱动)。当DO1想用外部电源驱动时,必须断开CME与COM的外部短接
数字输出 FM - CME 高速脉冲输出 受功能码P5 - 00 “FM端子输出方式选择”约束。当作为高速脉冲输出,最高频率到100kHz;当作为集电极开路输出,与DO1规格一样
继电器输出 T/A - T/B 常闭端子 触点驱动能力: AC250V,3A,COSø = 0.4;DC 30V,1A
继电器输出 T/A - T/C 常开端子 同T/A - T/B触点驱动能力
辅助接口 J12 功能扩展卡接口 28芯端子,与可选卡 (I/O扩展卡、PLC卡、各种总线卡等选配卡)接口
辅助接口 J3 PG卡接口 可选择: OC,差分,UVW,旋变等接口
辅助接口 J7 外引键盘接口 外引键盘
