SK600系列变频器型号与技术参数

SK600系列变频器型号与技术参数

2.1 SK600系列变频器型号与技术参数

三相电源: 380V, 50/60Hz 电源容量 (KVA) 输入电流 (A) 输出电流 (A) G型机 (KW) P型机 (KW)
SK600AFT0.7GB 1.5 3.4 2.1 0.75 1
SK600AFT1.5GB 3.0 5.0 3.8 1.5 2
SK600AFT2.2GB 4.0 5.8 5.1 2.2 3
SK600AFT3.7GB 5.9 10.5 9.0 3.7 5
SK600AFT5.5GB 8.9 14.6 13.0 5.5 7.5
SK600AFT7.5GB 11.0 20.5 17.0 7.5 10
SK600AFT11GB 17.0 26.0 25.0 11.0 15
SK600AFT15GB 21.0 35.0 32.0 15.0 20
SK600AFT18.5G 24.0 38.5 37.0 18.5 25
SK600AFT22G 30.0 46.5 45.0 22 30
SK600AFT30G 40.0 62.0 60.0 30 40
SK600AFT37G 57.0 76.0 75.0 37 50
SK600AFT45G 69.0 92.0 91.0 45 60
SK600AFT55G 85.0 113.0 112.0 55 70
SK600AFT75G 114.0 157.0 150.0 75 100
SK600AFT90G 134.0 180.0 176.0 90 125
SK600AFT110G 160.0 214.0 210.0 110 150
SK600AFT132G 192.0 256.0 253.0 132 175
SK600AFT160G 231.0 307.0 304.0 160 210
SK600AFT200G 250.0 385.0 377.0 200 260
SK600AFT220G 280.0 430.0 426.0 220 300
SK600AFT250G 355.0 468.0 465.0 250 350
SK600AFT280G 396.0 525.0 520.0 280 370
SK600AFT315G 445.0 590.0 585.0 315 500
SK600AFT355G 500.0 665.0 650.0 355 420
SK600AFT400G 565.0 785.0 725.0 400 530
SK600AFT450P 630.0 883.0 820.0 450 600

2.2 技术规范

项目 规格
最高频率 矢量控制: 0 - 500Hz
V/F控制: 0 - 3200Hz
载波频率 0.5kHz - 16kHz可根据负载特性,自动调整载波频率
输入频率分辨率 数字设定: 0.01Hz
模拟设定:最高频率×0.025%
控制方式 开环矢量控制(SVC)
闭环矢量控制(FVC)
V/F控制
启动转矩 G型机: 0.5Hz/150% (SVC); 0Hz/180% (FVC)
P型机: 0.5Hz/100%
调速范围 1 : 100 (SVC)
1 : 1000 (FVC)
稳速精度 ±0.5% (SVC)
±0.02% (FVC)
转矩控制精度 ±5% (FVC)
过载能力 G型机: 150%额定电流60s;180%额定电流3s
P型机: 120%额定电流60s;150%额定电流3s
转矩提升 自动转矩提升;手动转矩提升0.1% - 30.0%
V/F曲线 三种方式:直线型;多点型;(1.2次方、1.4次方、1.6次方、1.8次方、2次方)N次方型V/F曲线
V/F分离 2种方式:全分离、半分离
加减速曲线 直线或S加减速曲线加减速方式。四种加减速时间,时间范围0.0 - 6500.0s
直流制动 直流制动频率: 0.00Hz - 最大频率
制动时间: 0.0s - 36.0s
制动动作电流值: 0.0% - 100.0%
点动控制 点动频率范围: 0.00Hz - 50.00Hz。点动加减速时间0.0s - 6500.0s
简易PLC、多段速运行 通过内置PLC或控制端子实现最多16段速运行
内置PID 可方便实现过程控制闭环控制系统
自动电压调整(AVR) 当电网电压变化时,能自动保持输出电压恒定
过压过流失速控制 对运行期间电流电压自动限制,防止频繁过流过压跳闸
快速限流功能 最大限度减小过流故障,保护变频器正常运行
转矩限定与控制 “挖土机”特性,对运行期间转矩自动限制,防止频繁过流跳闸;闭环矢量模式可实现转矩控制
出色的性能 以高性能的电流矢量控制技术实现异步电机和同步电机控制
个性化功能 瞬停不停:瞬时停电时通过负载回馈能量补偿电压的降低,维持变频器短时间内继续运行
快速限流:避免变频器频繁的出现过流故障
虚拟IO:五组虚拟DIDO,可实现简易逻辑控制
定时控制:定时控制功能,设定时间范围0.0Min - 6500.0Min
多电机切换:四组电机参数,可实现四个电机切换控制
多线程总线支持:支持四种现场总线: RS - 485、Profibus - DP、CANlink、CANopen
多编码器支持:支持差分、开路集电极、UVW、旋转变压器、正余弦等编码器
用户可编程:选配用户可编程卡,可以实现二次开发
强大的后台软件:支持变频器参数操作及虚拟示波器功能。通过虚拟示波器可实现对变频器内部状态的图形监视
命令源 操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换
运行 频率源:10种频率源:数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换
辅助频率源:10种辅助频率源。可灵活实现辅助频率微调、频率合成
输入端子 标准: 5个数字输入端子,其中1个支持最高100kHz的高速脉冲输入
2个模拟量输入端子,1个仅支持0 - 10V电压输入,1个支持0 - 10V电压输入或4 - 20mA电流输入
扩展能力: 5个数字输入端子
1个模拟量输入端子,支持 - 10 - 10V电压输入,且支持PT100\PT1000
输出端子 标准: 1个高速脉冲输出端子(可选为开路集电极式),支持0 - 100kHz的方波信号输出
1个数字输出端子
1个继电器输出端子
1个模拟输出端子,支持0 - 20mA电流输出或0 - 10V电压输出
扩展能力: 1个数字输出端子
1个继电器输出端子
1个模拟输出端子,支持0 - 20mA电流输出或0 - 10V电压输出
显示与键盘操作 LED显示:显示参数
LCD显示:可选件,中/英文提示操作内容
参数拷贝:可通过LCD操作面板选件实现参数的快速复制
按键锁定和功能选择:实现按键的部分或全部锁定,定义部分按键的作用范围,以防止误操作
保护功能 上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等
选配件 LCD操作面板、制动组件、IO扩展卡1、IO扩展卡2、用户可编程卡、RS485通讯卡、Profibus - DP通讯卡、CANlink通讯卡、CANopen通讯卡、差分输入PG卡、UVW差分输入PG卡、旋转变压器PG卡、OC输入PG卡
环境 使用场所:室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
海拔高度:低于1000m
环境温度:- 10℃ - + 40℃(环境温度在40℃ - 50℃,请降额使用)
湿度:小于95%RH,无水珠凝结
振动:小于5.9m/s²(0.6g)
存储温度:- 20℃ - + 60℃

2.3.1 SK600变频器外型及安装孔位尺寸(mm)

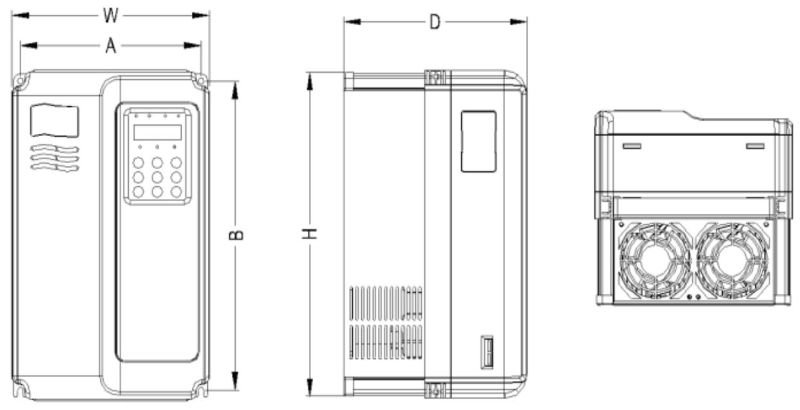

SK600变频器塑胶结构外型尺寸及安装尺寸示意图
SK600系列变频器,塑胶结构外型尺寸及安装尺寸示意图

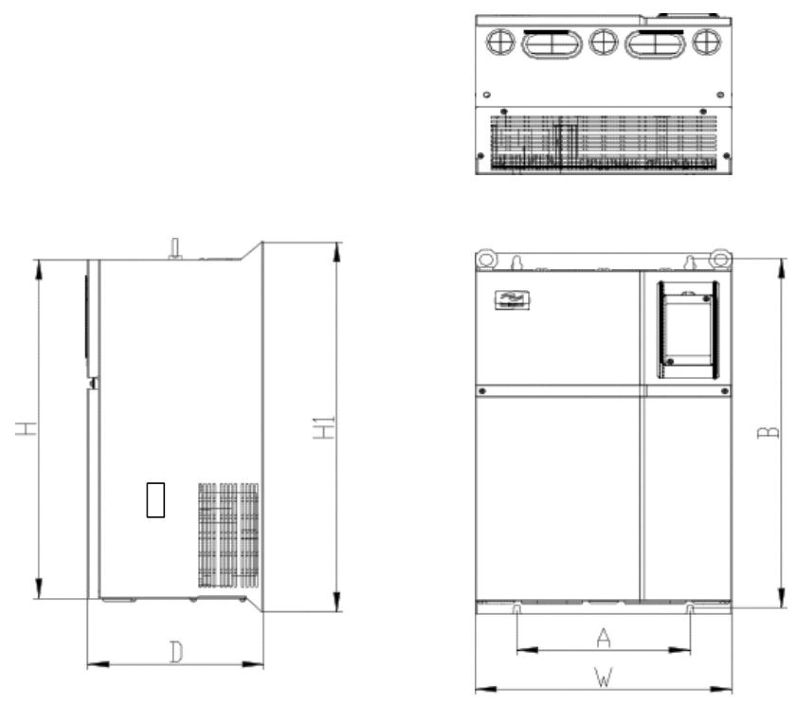

SK600变频器钣金结构外型尺寸及安装尺寸示意图
SK600系列变频器,钣金结构外型尺寸及安装尺寸示意图

功率(kw) 安装尺寸(mm) 外形尺寸(mm) 安装孔径(mm)
A B H
1.5 - 2.2 113 172 186
4 - 7.5 148 236 248
11 - 22 190 305 322
30 - 37 235 447 463
45 - 75 260 580 600
90 - 132 343 678 700
160 - 200 449 903 930
220 - 315 420 1030 1060
355 - 400 520 1300 1360

2.3.2 SK600变频器外引键盘开孔尺寸

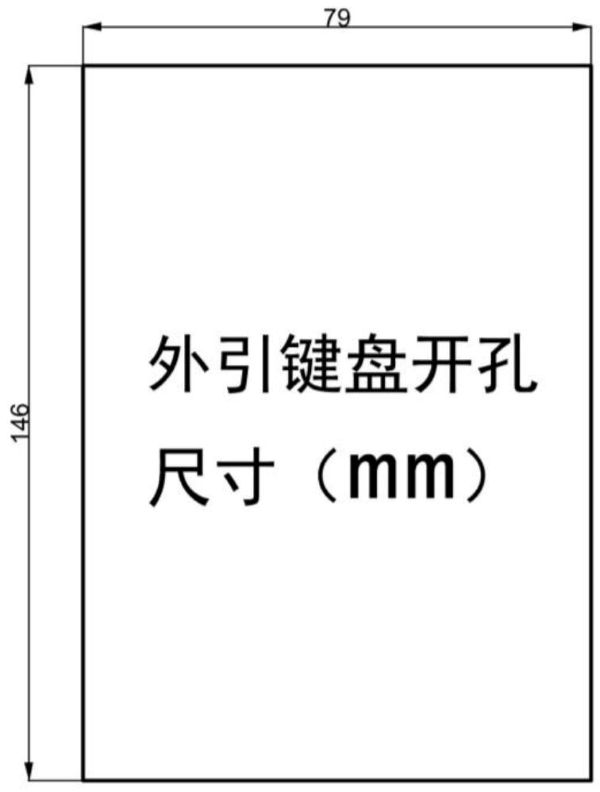

SK600变频器变频器外引键盘开孔尺寸示意图
SK600系列变频器,变频器外引键盘开孔尺寸示意图
