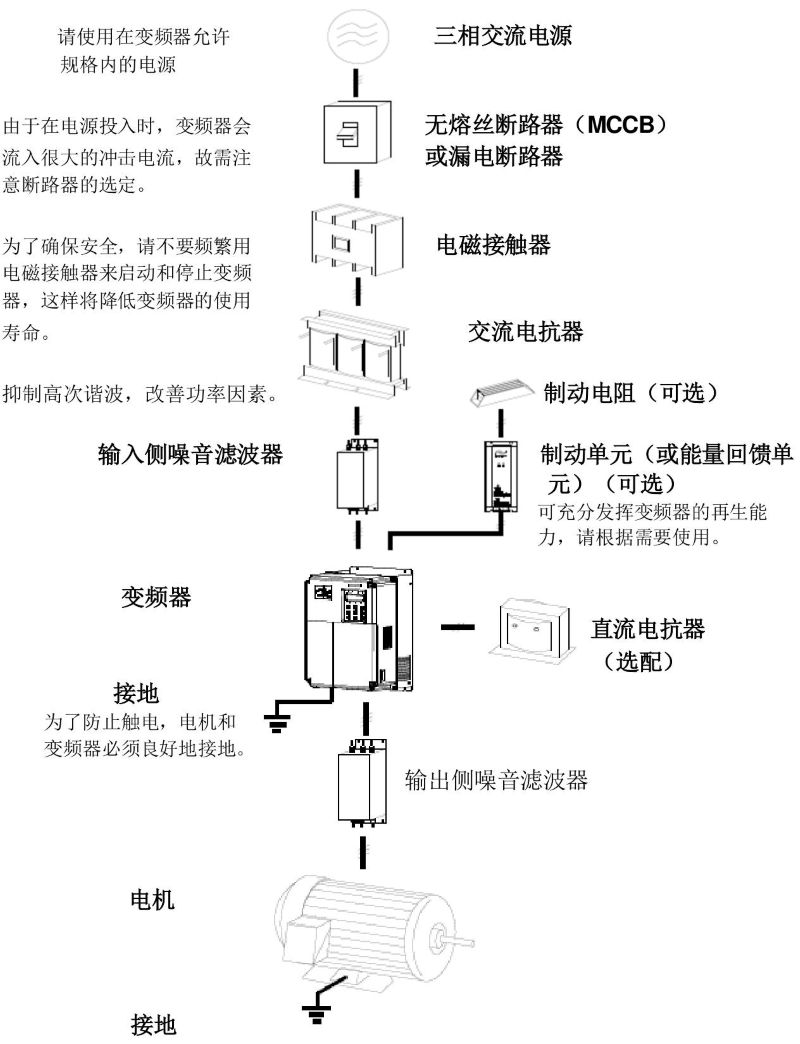

变频器与外围设备的连接示意图

与外围设备的连接

请使用在变频器允许规格内的三相交流电源。由于在电源投入时,变频器会流入很大的冲击电流,故需注意断路器的选定。为了确保安全,请不要频繁用电磁接触器来启动和停止变频器,这样将降低变频器的使用寿命。

设备 说明
无熔丝断路器(MCCB)或漏电断路器 用于保护电路,防止过载、短路等故障
电磁接触器 不建议频繁用于启动和停止变频器
交流电抗器 抑制高次谐波,改善功率因素
制动电阻(可选) 消耗电机再生能量
制动单元(或能量回馈单元)(可选) 充分发挥变频器的再生能力,请根据需要使用
直流电抗器(选配) 改善电源特性
接地 为了防止触电,电机和变频器必须良好地接地
输出侧噪音滤波器 减少输出侧的电磁干扰
电机 变频器驱动的设备
⚠️
注意
1.不要在变频器的输出侧安装电容器或浪涌抑制器,这将导致变频器的故障或电容和浪涌抑制器的损坏。
2.变频器的输入 / 输出 (主回路) 包含有谐波成分,可能干扰变频器附件的通讯设备。因此,安装抗干扰滤波器,使干扰降至最小。
3.外围设备的详细情况及选件参照外围设备的选型手册。
